В 2024-25 годах компанией МНГС успешно реализован проект по созданию, доставке и монтажу двух металлоконструкций – оснований для астрономического радиооборудования в обсерватории в районе г. Кисловодска, а также монтажу кабелей и электрооборудования, оптоволоконных сетей, серверных и оборудования связи для радиотелескопов.
По техническому заданию Заказчика, компанией МНГС была выполнена поставка в производственный цех металлоконструкций следующих материалов: листового металла, металлопроката, оцинкованных профильных труб, нержавеющего металла.
В строгом соответствии с проектом, материалы были размечены, отрезаны на станках, обработаны, и подготовлены к сборке металлоконструкции.

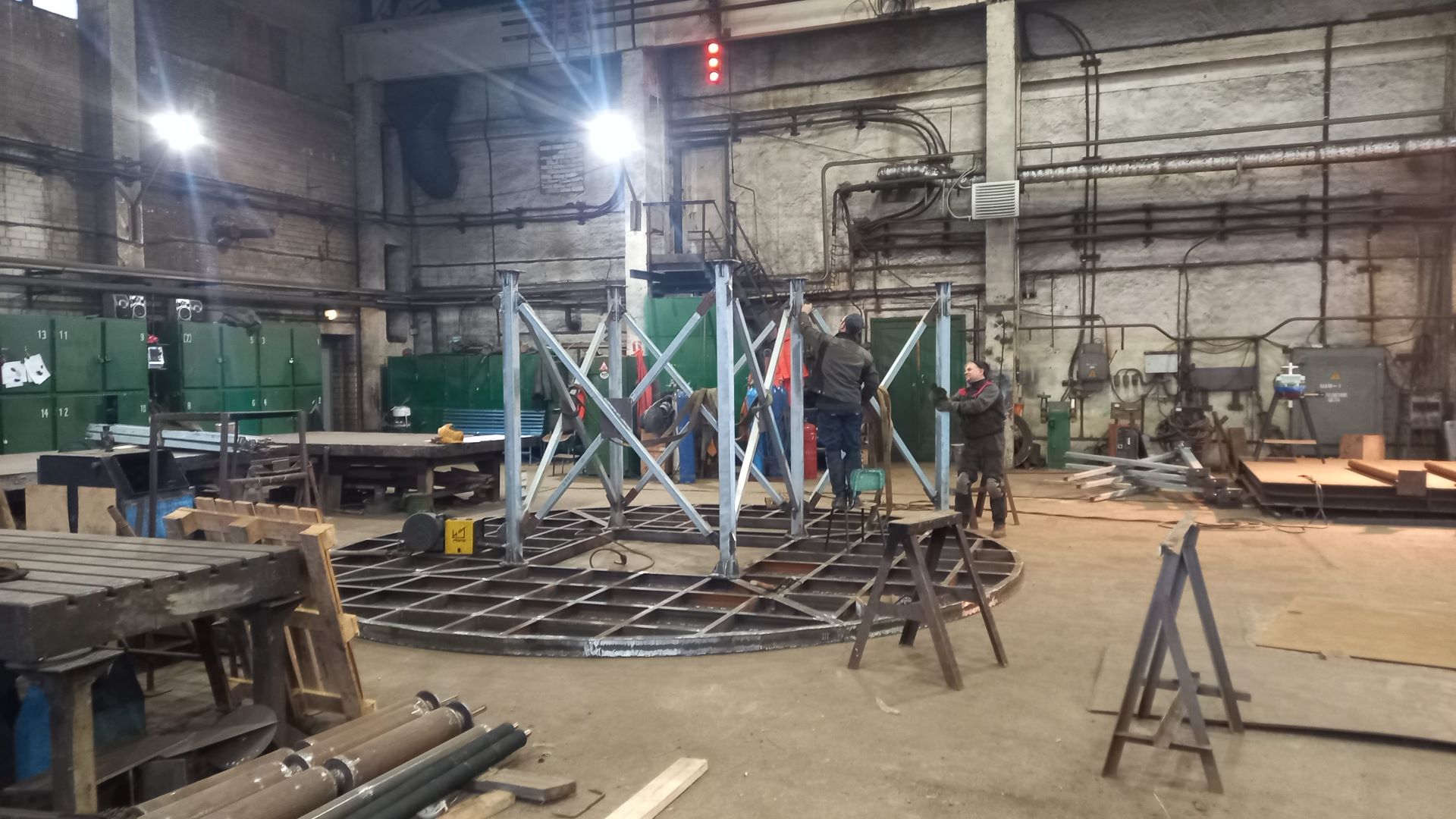

Из листового металла, металлопроката, швеллеров, оцинкованных профильных труб были изготовлены составные части двух металлоконструкций изделий «Основание». Изготовление составных частей было выполнено сваркой на профессиональном оборудовании. Для разметки отверстий, на которые будут закреплены радиопрозрачные укрытия, были изготовлены специальные высокоточные кондукторы. После изготовления составных частей в цехе была выполнена тестовая сборка изделий «Основания». Конструкции были предъявлены Заказчику для предварительной приёмки.
Далее составные части «Оснований» были перемещены в цех покраски для нанесения основного и защитного слоёв краски. Покраска всех деталей была выполнена с использованием цинкнаполненного эпоксидного покрытия.
Одновременно были доставлены на производство пиломатериалы для изготовления многоразовой деревянной тары для транспортировки элементов конструкций к месту сборки. После покраски конструктивные элементы изделий были упакованы в деревянные ящики.
Из Архангельска в Кисловодск изделия были доставлены автотранспортом. Сборка металлоконструкций была запланирована в обсерватории на горной местности высотой более 2 тысяч метров. В связи с отсутствием твердого покрытия подъездных путей к площадке монтажа и неблагоприятными погодными условиями, была выполнена перегрузка ящиков с фуры на полноприводный грузовой автомобиль, оснащенный кран-манипуляторной установкой. За несколько рейсов изделия были подняты в гору и выгружены на месте монтажа.

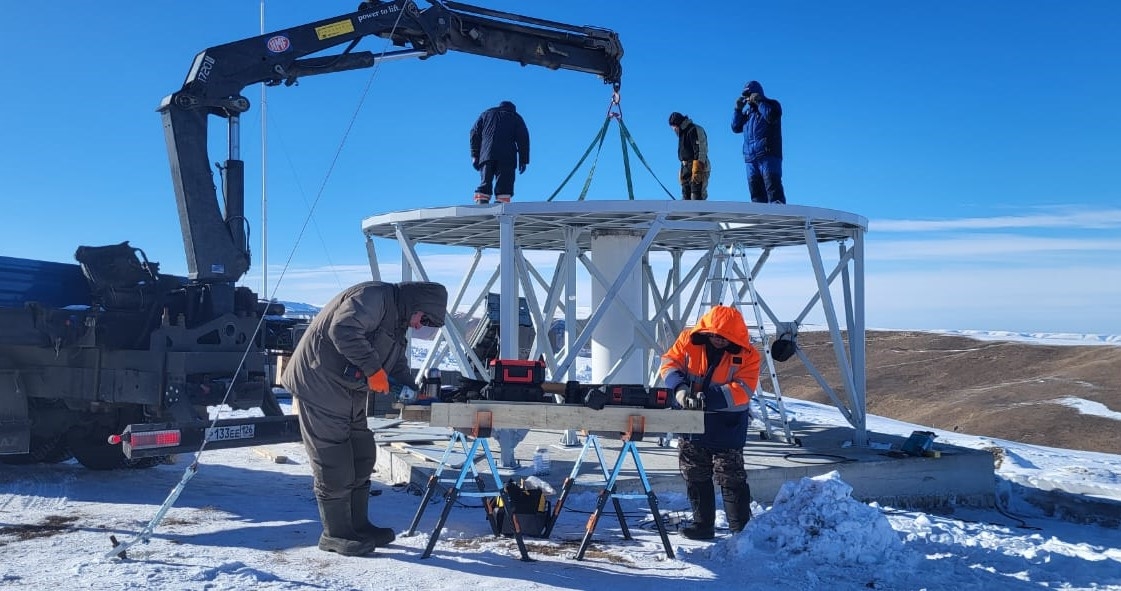

Распаковка и сборка металлоконструкций была выполнена в кратчайшие сроки квалифицированной бригадой из пяти человек монтажников, сварщиков, электриков, с использованием профессионального инструмента и оборудования. При сборке были использованы кран-манипуляторная установка, профессиональное сварочное оборудование, сертифицированные материалы. Все сварные соединения после сборки были защищены покраской. Сборка выполнялась с выполнением требований высокой точности по позиционированию Оснований.
После сборки Оснований, для обеспечения подключения оборудования к сетям электроснабжения и связи, оптоволоконным сетям (ВОЛС), специалистами МНГС-Строй была выполнена работа на двух металлоконструкциях и в модуле управления по сборке и установке серверных, электрошкафов, кронштейнов, лотков прокладке кабельных сетей.
В ходе монтажных и пусконаладочных работ с ВОЛС были выполнены работы: В телекоммунникационных стойках в серверном помещении и на Основаниях размещены и зафиксированы 4 оптических кросса. Каждый кросс был предварительно собран в соответствии с технической документацией: установлены платформы для портов, органайзеры для кабелей, маркировочные элементы. Для фиксации в стойках использовались стандартные крепления, обеспечивающие устойчивость и удобство дальнейшего обслуживания. Внутри каждого кросса выполнена механическая сварка оптических волокон с применением сварочного аппарата: зачистка и подготовка волокон, совмещение и сварка сердцевин с контролем углов расслоения, защита соединений и размещение их в сплайс-пластинах. Все соединения маркированы в соответствии с проектной схемой коммутации. С целью контроля качества сварных соединений использовался оптический рефлектометр, проведены измерения на затухание сигнала на каждом участке. Кабели были уложены в лотки и закреплены стяжками для предотвращения механических повреждений. Проведена фотофиксация этапов работ. Смонтированные оборудование и соединения подготовлены к включению в общую сеть и эксплуатации.
Одновременно, были выполнены работы по монтажу более 100 метров металлических лотков для организации кабельных сетей: силовых кабелей, линий освещения, заземления и систем связи. В соответствии с проектом металлические кабель-каналы были установлены на трёх уровнях с установкой вертикальных переходов между ними: вдоль бетонного фундамента, под металлическим основанием, на высоте 2,5 метров и на основании. Для закрепления лотков использовались стойки, кронштейны, которые были прикреплены к бетонному фундаменту - анкерами, к металлоконструкциям – болтовыми соединениями. Все элементы выполнены из оцинкованной стали, что исключает коррозию. Работы проводились в соответствии с ГОСТ и правилами электромонтажа.

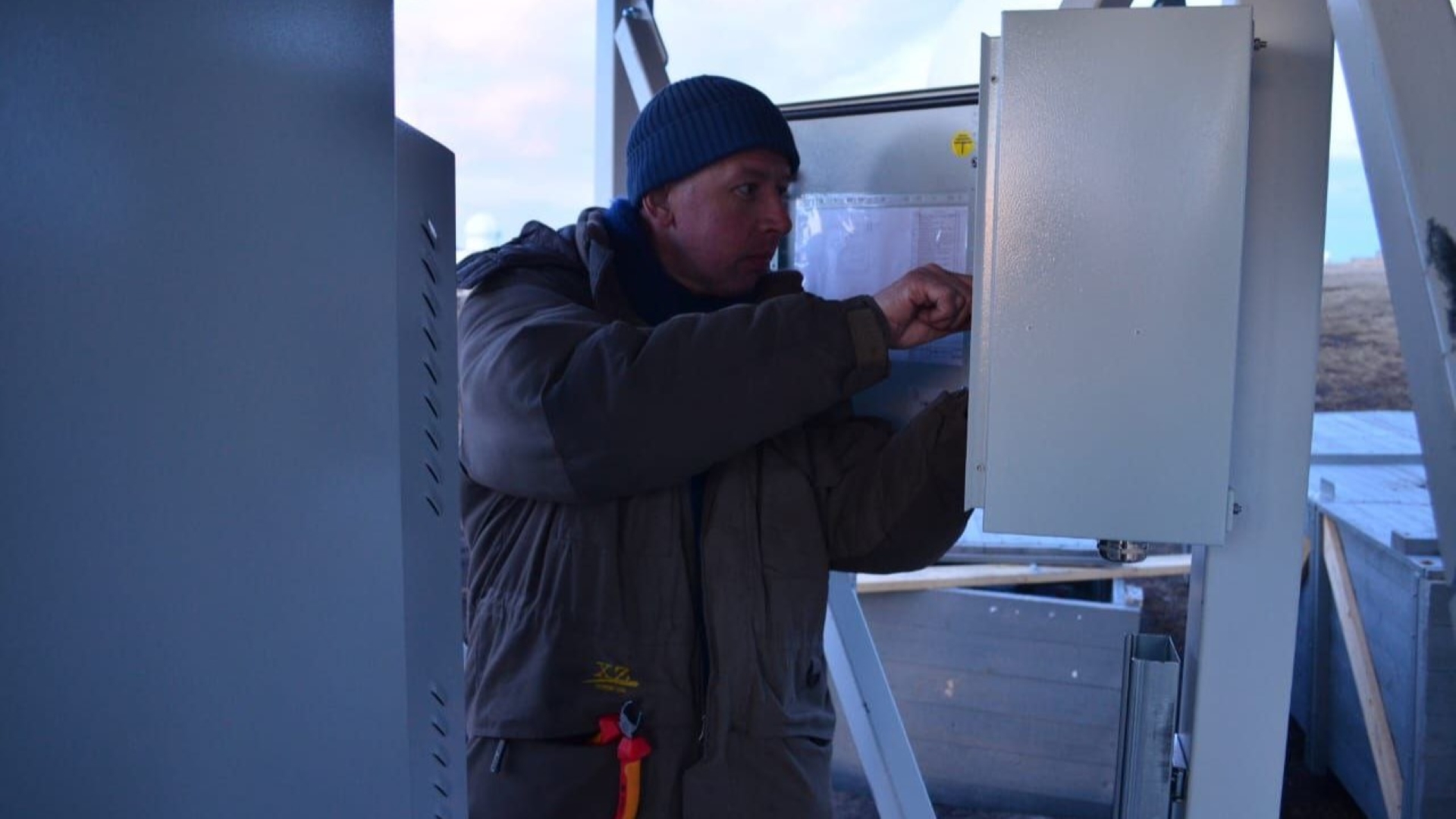

На Основаниях и фундаменте были установлены 8 электрошкафов с оборудованием, в том числе выполнены работы:
по сборке и монтажу 4-х цоколей для шкафов на бетонных основаниях с последующим монтажом шкафов на цоколи;
монтаж двух подвесных шкафов с электрооборудованием;
подъём и установка двух напольных электрошкафов с радиооборудованием внутри.
В модуле управления специалистами МНГС Строй, в строгом соответствии с чертежами были установлены силовые розетки для подключения серверных стоек, видеокамеры, монитор. К всему оборудованию были проложены сети электроснабжения и связи с использованием металлических кабель-каналов, выполнено подключение в распределительных щитах.

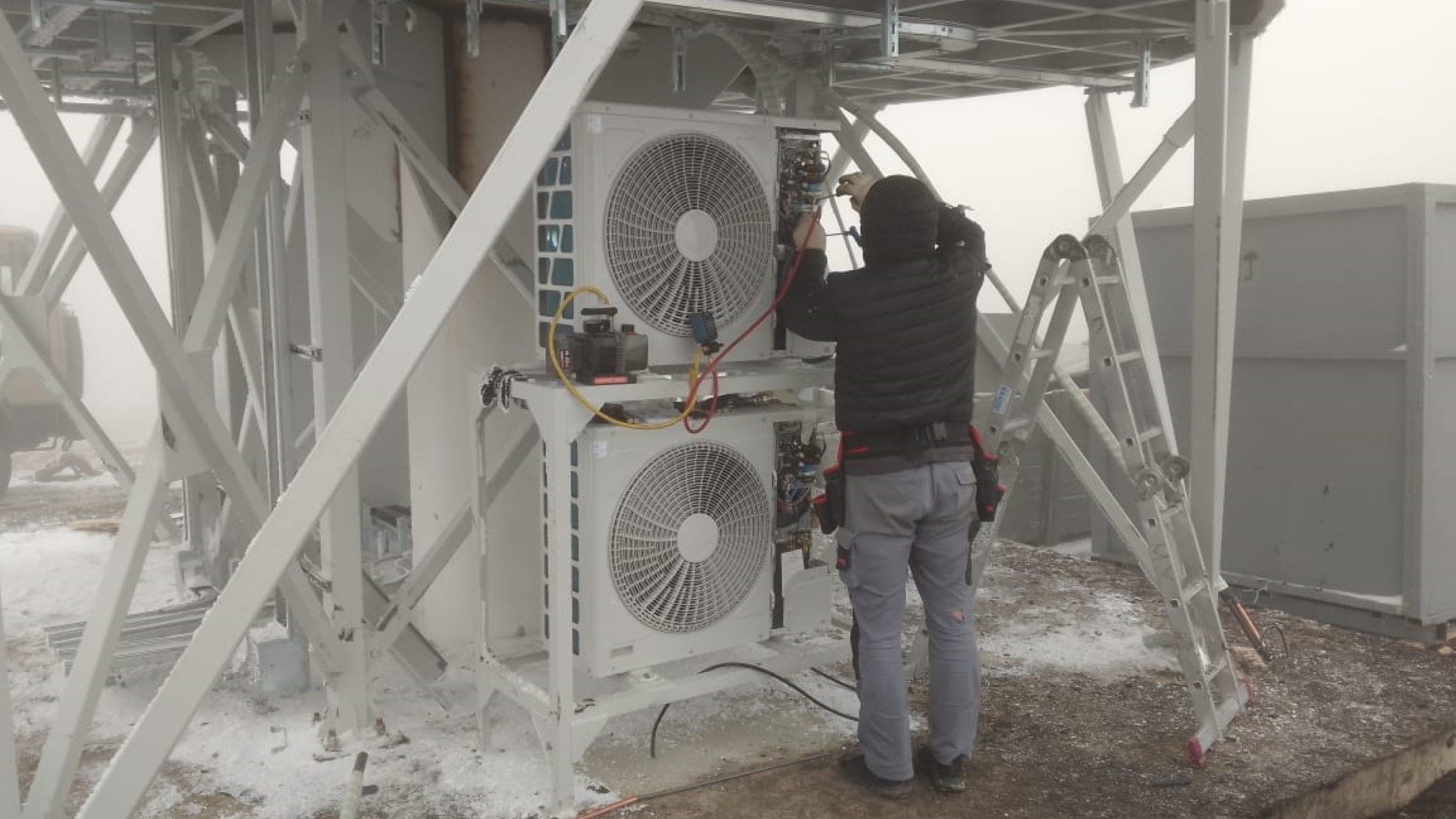

Для обеспечения температурного и климатического режимов оборудования, на Основаниях были установлены, подключены и введены в эксплуатацию четыре полупромышленных кондиционера и 6-киловаттные тепловые пушки. Для установки наружных блоков кондиционеров Electrolux, были заранее изготовлены и прикреплены к фундаменту рамы - под два наружных блока каждая рама.
В соответствии с техническим заданием к всему электрооборудованию, установленному на Основаниях, по смонтированным металлическим лоткам были проложены силовые кабельные сети, сети связи и защитного заземления. Для прокладки электросетей были использованы монолитные и многопроволочные четырёх и пятижильные кабели сечением жил от 2,5 до 35 мм2.
Для установки опорно-поворотного устройства и радиооборудования на площадку «Основания» компанией МНГС Строй был выполнен демонтаж, подъём и последующий монтаж купола радиопрозрачного укрытия в сборе диаметром 6 метров. Для подъёма использован полноприводный автомобильный кран Коматсу 250-5. Управление, закрепление, сопровождение подъёма/опускания, раскрепление защитного купола при грузовых работах выполнялось бригадой квалифицированных стропальщиков МНГС Строй. Были использованы грузоподъёмные 10- метровые стропы и рымы для закрепления груза. В ходе монтажа платформы, в строгом соответствии с проектом были приварены к плите-основанию четыре монтажные пластины с шпильками, на которые ОПУ было закреплено.
Согласно рабочей документации на двух Основаниях была выполнена укладка линолеума. Все стыки и соединения покрытия были закреплены переходными планками-порожками.
1. Проектирование и производство
• Изготовлены две высокоточные металлоконструкции «Основание» для астрономического радиооборудования.
• Использованные материалы:
— Листовой металл;
— Металлопрокат и швеллеры;
— Оцинкованные профильные трубы;
— Нержавеющая сталь.
• Технологии:
— Лазерная резка и сварка на профессиональном оборудовании;
— Изготовление кондукторов для точного позиционирования отверстий под укрытия;
— Тестовая сборка конструкций в цехе.
2. Защитная обработка и упаковка
• Нанесено цинкнаполненное эпоксидное покрытие для антикоррозийной защиты.
• Изготовлена многоразовая деревянная тара для безопасной транспортировки.
3. Доставка в сложных условиях
• Перевозка из Архангельска в Кисловодск автотранспортом.
• Особенности:
— Перегрузка на полноприводный грузовик с краном-манипулятором из-за бездорожья и высоты 2000 м;
— Многократные рейсы для подъёма грузов к месту монтажа.
1. Сборка на объекте
• Участие бригады из 5 специалистов (монтажники, сварщики, электрики).
• Используемое оборудование:
— Кран-манипулятор;
— Профессиональные сварочные аппараты;
— Сертифицированные материалы.
• Все сварные швы защищены покраской.
2. Монтаж инженерных систем
• Оптоволоконные сети (ВОЛС):
— Установка 4 оптических кроссов с механической сваркой волокон;
— Контроль качества рефлектометром;
— Укладка кабелей в лотки с фиксацией стяжками.
• Электроснабжение:
— Прокладка 100+ метров металлических лотков (3 уровня);
— Монтаж 8 электрошкафов (напольных, подвесных, на цоколях);
— Использование кабелей сечением 2,5–35 мм².
3. Климатическое оборудование
• Установлены 4 полупромышленных кондиционера и 6-кВт тепловые пушки.
• Наружные блоки закреплены на специальных рамах.
4. Специальные работы
• Демонтаж и монтаж 6-метрового радиопрозрачного купола с помощью крана Komatsu 250-5.
• Использование грузовых строп и рымов для безопасного подъёма.
5. Финишные работы
• Укладка линолеума на основаниях с фиксацией стыков переходными планками.
• Фотофиксация всех этапов для отчётности.
Компания «МНГС-Строй» выполнила полный цикл работ — от производства до ввода в эксплуатацию. Все этапы соответствовали ГОСТ, техническому заданию и требованиям безопасности. Проект обеспечил бесперебойную работу радиотелескопов в высокогорной обсерватории.
